Это инновационное электронное устройство позволяет решить эксплуатационные проблемы работы электромагнитов, а также привносит ряд дополнительных преимуществ в обслуживание, экономическую эффективность, проектирование и построение энергосетей и систем автоматики.

	Понижение рабочей температуры катушки электромагнита до температуры окружающей среды
	Исключение искрения и залипания контактной группы коммутирующих устройств благодаря отсутствию влияния ЭДС самоиндукции
	Надежное управление включением и отключением электромагнита
	Гарантированное удержание якоря электромагнита при колебаниях напряжения сети в широких диапазонах
	Снижение энергопотребления катушек управления электромагнитов до 10 раз
	Упрощение выявления неисправности за счет индикаторов режима работы электромагнита. Это позволяет снизить трудозатраты на обслуживание и ремонт
	Возможность замены эксплуатируемых электромагнитов на менее мощные
	Особые возможности применения: работа в электромагнитных полях, управление катушками AC/DC
	Микровольтовое дистанционное управление электромагнитом с подключением к основной линии питания
	Исполнение для силовых магнитов в корпусе с габаритами от 5 * 4 * 10 см

БЭСНУ работает с коммутирующими и исполнительными электромагнитами в сети переменного или выпрямленного напряжения. Дает возможность управления мощными электромагнитами напрямую через микроконтроллер! При интеграции в энергосеть позволяет пренебречь влиянием ЭДС самоиндукции электромагнитов и избежать необходимости использования понижающих трансформаторов для управляющей сети.

Предусмотрены 2 автоматических режима работы: форсировки и удержания. При подаче управляющего напряжения:

• В «Форсированном режиме» устройство формирует импульс необходимой величины для гарантированного включения электромагнита. Максимальный импульс тока форсированного режима составляет 40А.
• В режиме «Удержания» катушка электромагнита переводится в рабочий режим, при котором якорь гарантированно удерживается во втянутом положении. Модуль БЭСНУ сканирует управляющую сеть с частотой 100 Герц, не допуская разрыва соединения при изменении напряжения от 30В до 250В (БЭСНУ220), от 40В до 420В (БЭСНУ380).

Установка блоков БЭСНУ производится в разрыв соединения, в цепь управления электромагнита, на каждый электромагнит - одно устройство. Важно отметить, что вид тока управляющей сети (переменный или постоянный) не имеет значения. Монтаж производится в зависимости от корпуса в шкаф управления на din-рейку или с помощью монтажной ленты. Учитывая небольшие размеры устройства, возможны варианты агрегации с существующим оборудованием. Стандартное исполнение корпуса - IP20, с вариациями при необходимости.

Краткая презентация

1) Основное предназначение БЭСНУ - управление двухпозиционными электромагнитными аппаратами и защита их катушек:

В энергосетях:

• реле
• контакторы
• пускатели
• электромагниты прямого действия для приводов выключателей

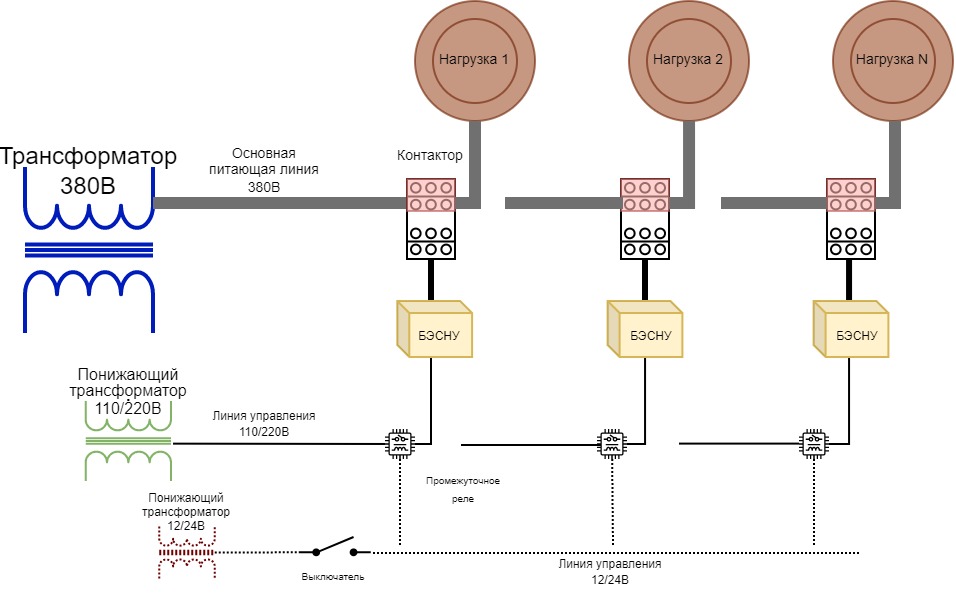

Вариант интеграции устройства в существующую инфраструктуру

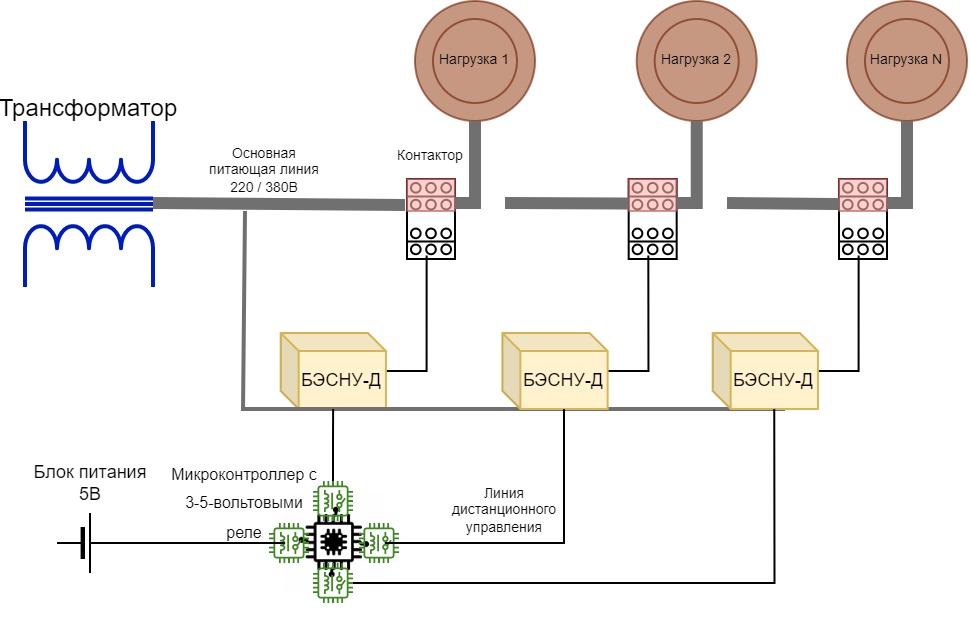

Вариант построения инфраструктуры на базе устройства

Исполнительные электромагниты:

• управления ЭУ с гидравлическим и пневматическим приводом
• для гидроаппаратуры
• для газовой и энергетической арматуры
• взрывозащищенные
• общего применения
• тормозные
• удерживающие
• специальные

2) БЭСНУ могут служить заменой устаревших блоков питания электромагнитов постоянного тока серии КЭП и УИМ. Подробнее читайте в >>статье<<.

Подробная информация о применении устройства, статьи, а также сопроводительная документация устройства находятся на странице >>Материалы<<.

В >>этом документе<< проведен подробный расчет экономической эффективности использования устройства в связке с контактором и реле, исходя из их общей распространенности в энергетической инфраструктуре. Достигаемая экономическая эффективность использования устройства в варианте проектирования инфраструктуры с применением БЭСНУ дает большую экономию (90% против 80% при варианте интеграции), упрощает реализацию сетей управления.

Нужно отметить, что БЭСНУ, как устройство, существенно повышающее надежность работы, наиболее интересно в электромагнитах исполнительных устройств. При этом инженерные особенности позволяют применять устройство в специфических конструкциях с ограниченными габаритами, в электромагнитных полях, и повышенной температуре окружающей среды.
